Теплица с автоматическими жалюзи и поливом своими руками!

Можно ли своими руками сделать теплицу, в которой температура воздуха не будет превышать наружную? Установить там систему вентиляции, жалюзи на термоприводе и автоматический полив? Читайте в статье, как сделать теплицу с автоматическими жалюзи, вытяжной трубой и капельным поливом с равномерным давлением. О своем опыте и попытках обустроить правильную теплицу для выращивания овощей в Тульской области рассказывает огородник-опытник Лев Шишкин.

Автоматическое проветривание теплицы своими руками

Прежде всего нужно правильно установить теплицу относительно сторон света, чтобы она не перегревалась. Следующее - это установка защитного экрана, который прикрывает растения от солнечных лучей. Для регулирования температуры в теплице я выбрал установку автоматических жалюзи, чтобы и жарко не было, и не было потерь освещенности для растений. Одновременно с поимком решения для сооружения жалюзи, я придумал сделать в теплице особую систему вентиляцию. О том, что у меня и как получилось, подробно рассказываю в этой статье.

Применяя жалюзи в комплексес автоматической эффективной вентиляцией,мне удалось значительно (в 2–3 раза)увеличить продолжительность температуры,благоприятной для опыления и завязываемости томатов.

1. Направление теплицы

Каждый огородник при строительстве или установке теплицы сталкивается с вопросом – как она должна стоять по отношению к сторонам света?

Направление север – юг

Традиционной для средней полосы России считается установка теплицы в направлении «север – юг». При таком расположении вся теплица освещается, начинает прогреваться первыми лучами и продолжает находиться под солнцем до самого заката.

Днем теплица освещается с торца. В самое жаркое время дня растения затеняют друг друга, и стропила тоже создают заметную тень, особенно в деревянных строениях.

Направление восток – запад

При расположении «восток – запад» утром и вечером теплица с торцов прогревается и освещается заметно слабее и хуже, а в полдень ее внутреннее пространство, растения и почва буквально «расстреливаются» солнцем в упор.

2. Защитный экран для теплицы

Задача, которую я перед собой поставил, состояла в том, чтобы отгородить растения от избыточного солнечного облучения с помощью защитного экрана, установленного над теплицей.

Выбирая расположение теплицы, пришел к выводу, что ориентация «север – юг» нежелательна из-за того, что тень от экрана будет пересекать ее за ограниченный отрезок времени. В теплице же, расположенной в направлении «восток – запад», тень над растениями может находиться в течение 5–6 часов. Этого вполне достаточно, чтобы почва не перегревалась.

Выбирая расположение теплицы, пришел к выводу, что ориентация «север – юг» нежелательна из-за того, что тень от экрана будет пересекать ее за ограниченный отрезок времени.

В теплице же, расположенной в направлении «восток – запад», тень над растениями может находиться в течение 5–6 часов. Этого вполне достаточно, чтобы почва не перегревалась.

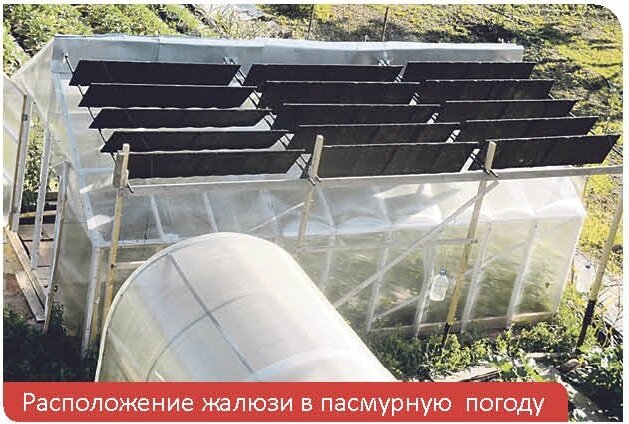

3. Жалюзи для теплицы

Задумав новую теплицу-автомат, я решил добиться того, чтобы даже в самое жаркое время температура в теплице была не выше, чем температура воздуха на улице в тени.

Во всех современных методах защиты растений в теплицах от палящего солнца я видел недостатки. Почти все они рассчитаны на снижение общей освещенности – закрашивание кровли или закрытие укрывным материалом. Тень можно создать также при помощи сеток или полос нетканки. В этом случае освещенность может быть достаточная для растений, но солнечные лучи, хотя и частично, проникают в теплицу, а в мои планы это не входило.

Тень можно создать также при помощи сеток или полос нетканки. В этом случае освещенность может быть достаточная для растений, но солнечные лучи, хотя и частично, проникают в теплицу, а в мои планы это не входило.

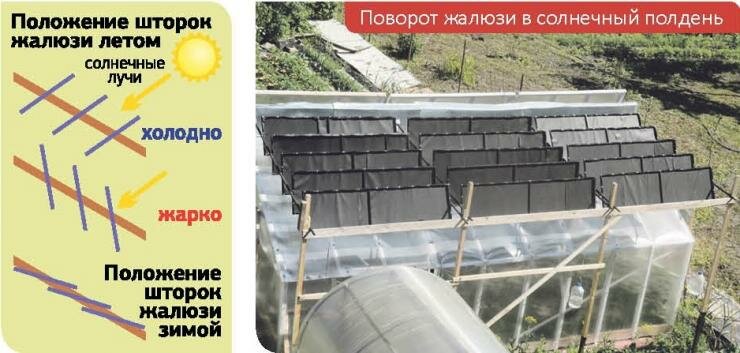

В результате размышлений решил использовать наружные непрозрачные жалюзи.

Поиски в Интернете чего-либо похожего на задуманное мной ни к чему интересному не привели. Я понимал, что жалюзи позволят перекрыть попадание солнечных лучей внутрь теплицы и одновременно не снижать общее освещение от яркого неба, идущее со всех пяти сторон. Решившись на сооружение внешних жалюзи, стал обдумывать, как объединить их работу с вентиляцией теплицы.

4. Вытяжная труба для вентиляции в теплице

Изучая конструкции современных теплиц, пришел к выводу, что среди них нет ни одной с достаточно эффективной вентиляцией. Несколько небольших форточек или фрамуг и 1–2 двери, но этого явно недостаточно для быстрой смены воздуха.

Каждому печнику известно: чем выше труба, чем она прямее, тем лучше тяга. Эта мысль подтолкнула меня к идее соорудить в коньковой части крыши подобие вытяжной трубы.

В итоге появились три поворотные фрамуги 1х2 м каждая. В комплексе с вертикальной подконьковой стенкой получилась идеальная вытяжная труба длиной во всю теплицу.

В итоге появились три поворотные фрамуги 1х2 м каждая.

В комплексе с вертикальной подконьковой стенкой получилась идеальная вытяжная труба длиной во всю теплицу.

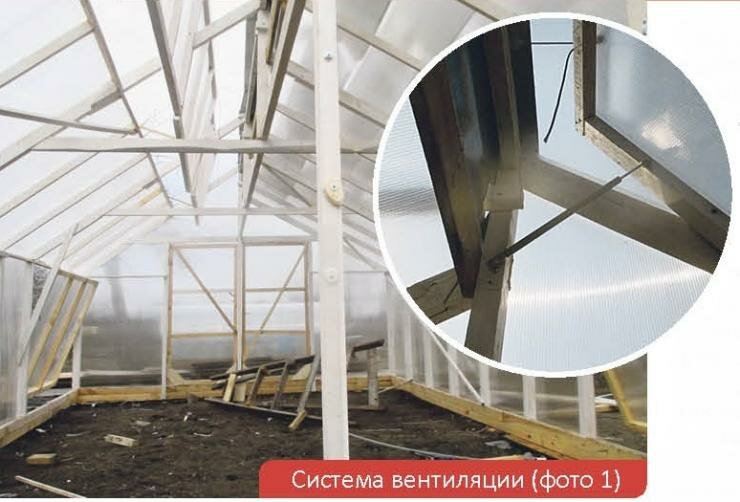

Система вентиляции в теплице

На фото 1 видна вся система вентиляции:

два поворотных окна размером 1,5х2 м, вверху три поворотные фрамуги площадью 2х2 м каждая, четыре двери 1х2 м каждая.

два поворотных окна размером 1,5х2 м,

вверху три поворотные фрамуги площадью 2х2 м каждая,

четыре двери 1х2 м каждая.

Вдоль стен между основанием теплицы и поликарбонатом проходит щель шириной 5 см. Таким образом, свежий, прохладный воздух поступает у самой земли практически по всему периметру

5. Термопривод для автоматического открывания

На каждую из трех фрамуг установлен механический термопривод. И каждая из трех фрамуг связана стальным тросиком с секцией из пяти жалюзи. Противоположный конец тросика проходит через блок и привязан к грузу, которым служит 5-литровая бутыль с водой, выполняющая функцию возвратной пружины для фрамуги и пяти шторок жалюзи. Термоприводы с возвратными пружинами установлены и на обоих окнах.

На каждую из трех фрамуг установлен механический термопривод.

И каждая из трех фрамуг связана стальным тросиком с секцией из пяти жалюзи.

Противоположный конец тросика проходит через блок и привязан к грузу, которым служит 5-литровая бутыль с водой, выполняющая функцию возвратной пружины для фрамуги и пяти шторок жалюзи.

Термоприводы с возвратными пружинами установлены и на обоих окнах.

Что получилось

Как же приятно было первый раз наблюдать, как в теплый солнечный день при уличной температуре 23 °С окна и фрамуги начали автоматически открываться, а шторки жалюзи – перекрывать солнечные лучи. При этом термометр в теплице показывал всего 25 °С, в то время, как в старой теплице при всей открытой вентиляции температура поднялась до 33 °С.

Автоматический полив в теплице своими руками

Несколько лет назад я пытался сделать автоматический полив в теплице, но, так как не имею никакого представления о гидродинамике, ничего хорошего не получилось. Насверлив дыр в трубе, заглушив один конец и подав воду в другой, я обнаружил, что давление в трубе разное: в начале трубы струйки из отверстий вылетают на полметра, а в конце, возле заглушки, водичка едва капает.

Попытки выровнять давление в трубе отверстиями различного диаметра ни к чему хорошему не привели.

Капельный полив в теплице из труб

Не имея никаких знаний, я чисто интуитивно пришел к предположению, что если бы труба с отверстиями имела различный диаметр и ближе к заглушке сужалась, то может быть, давление в такой трубе было бы по всей длине более ровным.

Как сделал

Взял три отрезка труб диаметром 32, 25 и 20 мм и длиной около 2 м каждая и вставил одну в другую. При этом тонкая вошла в среднюю плотно, а между средней и толстой оказался зазор, и пришлось 32-ю трубу обжимать. Для этого осторожно разогрел над пламенем горелки один конец толстой трубы, быстро вставил в него короткий отрезок 25-й (15–20 см) и место соединения туго обмотал толстым шнуром. Через минуту шнур снял, отрезок вынул. Соединение всех трех диаметров получилось достаточно плотным.

Взял три отрезка труб диаметром 32, 25 и 20 мм и длиной около 2 м каждая и вставил одну в другую.

При этом тонкая вошла в среднюю плотно, а между средней и толстой оказался зазор, и пришлось 32-ю трубу обжимать.

Для этого осторожно разогрел над пламенем горелки один конец толстой трубы, быстро вставил в него короткий отрезок 25-й (15–20 см) и место соединения туго обмотал толстым шнуром.

Через минуту шнур снял, отрезок вынул. Соединение всех трех диаметров получилось достаточно плотным.

При помощи нагретого над пламенем гвоздя диаметром 2 мм прожег на всех трех трубах по паре отверстий. Чтобы соединить толстую трубу со шлангом, потребовалось обжимать и второй конец толстой трубы, а затем вставить в него отрезок 25-ой.

Подключив к этому отрезку шланг с водой, я, буквально, запрыгал от радости – заработало!

Что получилось

Теперь можно было монтировать распределительную линию и подсоединять к ней все 4 трубы.

Воду для полива беру из кубовой ПЭТ-емкости, установленной на 2-метровом основании. Давления на все 4 трубы недостаточно, поэтому в линию распределения вмонтировал два крана. Вся линия и фитинги 25-миллиметровые.

Как видите – все довольно просто, такой автоматический полив при желании может сделать каждый садовод.
